סימון IP (Ingress Protection) משמש כדי לתאר את רמת ההגנה שמספקת מעטפת של ציוד חשמלי מפני חדירת גופים מוצקים, אבק ומים, וכן (באופן משלים) את רמת ההגנה מפני פגיעות מכניות .
המידע מבוסס על ת"י 981 – מיון דרגות הגנה של מעטפות לציוד חשמלי, המותאם לתקנים IEC 60529 ו-DIN 40050, ועל דף מידע של המוסד לבטיחות וגיהות .
איך קוראים סימון IP?

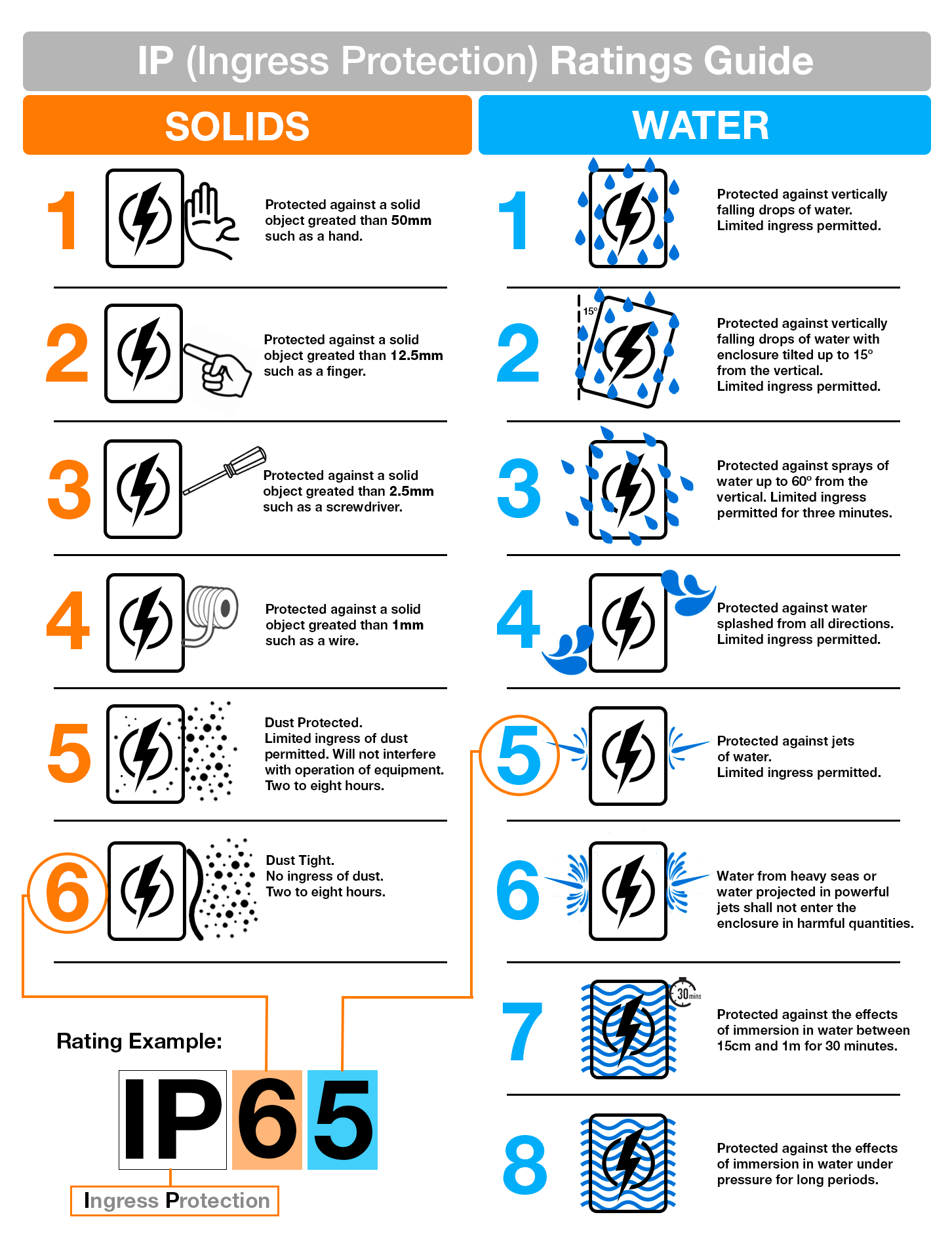

הסימון הכללי הוא: IP A B
- A – הספרה הראשונה: רמת ההגנה מפני גופים מוצקים ואבק
- B – הספרה השנייה: רמת ההגנה מפני חדירת מים
- לעיתים מופיעה ספרה שלישית – רמת הגנה מפני פגיעה מכנית (אנרגיית הולם)
- לעיתים מופיעות אותיות בתחילת/סוף הסימון (W, S, M) לתנאי בדיקה מיוחדים
1. הספרה הראשונה – הגנה מפני גופים מוצקים ואבק
הספרה הראשונה ב-IP מציינת את רמת ההגנה מפני נגיעה חלקי גוף (יד, אצבע, כלי) וחדירת חלקיקים ואבק לתוך מעטפת הציוד .
| ספרה | סימון | תיאור ההגנה |
|---|---|---|
| 0 | IP0X | אין הגנה מיוחדת, אין מעטפת או שאין דרישה לאטימות בפני מוצקים |
| 1 | IP1X | הגנה מפני חדירת חלק גדול של גוף האדם (כמו יד), ומפני גופים מוצקים בקוטר גדול מ-50 מ"מ |
| 2 | IP2X | הגנה מפני נגיעה באצבע או עצמים דומים, ומפני גופים מוצקים בקוטר גדול מ-12 מ"מ |
| 3 | IP3X | הגנה מפני חדירת כלי עבודה, תילים וכדומה שעוביים עולה על 2.5 מ"מ |
| 4 | IP4X | הגנה מפני חדירת כלים, תילים וסרטים שעוביים עולה על 1 מ"מ |
| 5 | IP5X | הגנה מפני חדירת אבק והצטברותו בכמות שעלולה להזיק למוצר, חדירה חלקית אפשרית אך אינה פוגעת בפעולה |
| 6 | IP6X | אטימות מלאה לאבק, אין חדירת אבק למעטפת בכל תנאי הבדיקה |
2. הספרה השנייה – הגנה מפני חדירת מים
הספרה השנייה מציינת את רמת ההגנה מפני חדירת מים – מטפטוף קל ועד טבילה מלאה במים .
| ספרה | סימון | תיאור ההגנה |
|---|---|---|
| 0 | IPX0 | אין כל הגנה מפני מים |
| 1 | IPX1 | הגנה מפני טיפטוף מים אנכי על המעטפת |
| 2 | IPX2 | הגנה מפני טיפטוף מים כאשר המוצר מוטה עד 15° ביחס לאנך |
| 3 | IPX3 | הגנה מפני גשם ורסס מים בזוויות של עד 60° ביחס לאנך |
| 4 | IPX4 | הגנה מפני התזה – מים המותזים על המעטפת מכל כיוון |
| 5 | IPX5 | הגנה מפני סילון מים בעוצמה בינונית (כ-12.5 ליטר/דקה, פייה בקוטר 6.3 מ"מ) מכל כיוון |
| 6 | IPX6 | הגנה מפני סילון מים חזק מאוד או תנאי "ים סוער" (כ-100 ליטר/דקה, פייה בקוטר 12.5 מ"מ) |
| 7 | IPX7 | הגנה מפני טבילה זמנית במים – בדרך כלל עד 1 מטר עומק ולזמן מוגדר בהתאם לתקן |
| 8 | IPX8 | אטימות למים בעת טבילה ממושכת בעומק העולה על 1 מטר, לפי תנאים שהיצרן מגדיר |
3. ספרה שלישית (אופציונלית) – הגנה מפני פגיעה מכנית
לעיתים מסומנת ספרה אופיינית שלישית המייצגת את רמת ההגנה מפני פגיעות מכניות (אנרגיית הולם בג'ול). בפועל משתמשים הרבה גם בסימון IK (למשל IK08, IK10) .
| ספרה | אנרגיית הולם [J] | תיאור כללי |
|---|---|---|
| 0 | 0 | אין דרישה מיוחדת להגנה מפני פגיעה מכנית |
| 1 | 0.2 | הגנה מפני פגיעה חלשה מאוד |
| 2 | 0.35 | הגנה מפני פגיעה קלה |
| 3 | 0.6 | הגנה מפני פגיעה בעוצמה בינונית |
| 4 | 1.1 | הגנה טובה למרבית היישומים הפנימיים |
| 5 | 2.0 | הגנה גבוהה – לציוד המותקן באזורים נגישים יחסית |
| 6 | 3.5 | הגנה מתקדמת למתקנים תעשייתיים או חשופים |
| 7 | 6.0 | הגנה גבוהה במיוחד – חדרי מכונות, מתקני תעשייה קשים |
| 8 | 11.0 | הגנה כנגד פגיעות חזקות מאוד |
| 9 | 20.0 | הגנה מקסימלית – אזורים עם סיכון גבוה לוונדליזם או מכות חזקות |
4. אותיות משלימות – W, S, M
| אות | משמעות |
|---|---|
| W | הגנה מותאמת לתנאי מזג אוויר מיוחדים – התקנות חוץ, שמש, גשם, רוחות וכדומה |
| S | בדיקת עמידות לחדירת מים כשהמכשיר אינו פועל ומנותק ממקור הזנה |
| M | בדיקת עמידות לחדירת מים כשהמכשיר מופעל ועובד לפי ייעודו |
טבלת דירוג IK – רמות עמידות לפגיעה מכנית
בנוסף לסימון IP, מקובל לציין את רמת ההגנה המכנית באמצעות דירוג IK, לפי התקן IEC 62262. דירוג IK מתאר את אנרגיית הפגיעה שהמעטפת מסוגלת לספוג מבלי לאבד את יכולת ההגנה שלה .
| דירוג IK | אנרגיית הולם [J] | תיאור כללי |
|---|---|---|
| IK00 | 0 | אין הגנה מוגדרת מפני פגיעה מכנית |
| IK01 | 0.2 | הגנה מפני פגיעה חלשה מאוד |
| IK02 | 0.35 | הגנה בסיסית מפני פגיעה קלה |
| IK03 | 0.6 | הגנה מפני פגיעה בעוצמה בינונית |
| IK04 | 1.0–1.1 | הגנה טובה לסביבות פנימיות רגילות |
| IK05 | 2.0 | הגנה גבוהה לציוד נגיש |
| IK06 | 3.0–3.5 | הגנה למתקנים תעשייתיים או חשופים |
| IK07 | 6.0 | הגנה גבוהה במיוחד לסביבות קשות |
| IK08 | 5.0–10.0 | עמידות גבוהה בפני פגיעות חוזרות |
| IK09 | 10.0–20.0 | עמידות גבוהה מאוד, מתאימה לסביבה ציבורית מאתגרת |
| IK10 | 20.0 | הגנה מרבית מפני ונדליזם ופגיעות חזקות מאוד |
בעת בחירת ציוד, מומלץ לוודא גם את רמת ה-IP (אבק ומים) וגם את רמת ה-IK (פגיעה מכנית), בהתאם לסביבה בה הציוד מותקן .
5. דוגמאות לסימוני IP
דוגמה 1 – IP45
- 4 – הגנה מפני חדירת גופים מוצקים בקוטר מעל 1 מ"מ
- 5 – הגנה מפני סילון מים בעוצמה בינונית מכל כיוון
מתאים, למשל, לגופי תאורה פנימיים/חיצוניים מוגנים
דוגמה 2 – IP65
- 6 – אטום לחלוטין לאבק
- 5 – הגנה מסילון מים בינוני מכל כיוון
שימושי מאוד להתקנות חוץ בגדרות, גגות, לוחות חשמל חיצוניים ועוד
דוגמה 3 – IP68
- 6 – אטימות מלאה לאבק
- 8 – טבילה ממושכת בעומק מים (לפי הצהרת היצרן)
משמש, לדוגמה, לגופי תאורה בבריכות, בארונות תת־קרקעיים ועוד
6. איך לבחור רמת IP מתאימה?
- התקנות חוץ כלליות (קירות, גדרות): לפחות IP54–IP55
- לוחות חשמל חיצוניים, אזורים חשופים לאבק: מומלץ IP65 ומעלה
- בריכות שחייה, מזרקות ויישומי טבילה: בדרך כלל IP68, בהתאם לדרישת תקן ויצרן
- מקומות עם סיכון לפגיעה מכנית (חניונים, רחוב): לבדוק גם דירוג IK מתאים
*המידע בעמוד זה הינו הסבר כללי ואינו מחליף עיון בתקנים הרשמיים, בהוראות היצרן ובדרישות התקנות והחוק*
